在化工、海洋工程、食品機械、核電、船舶等領域，設備常處于酸堿、鹽霧、海水、高溫腐蝕等惡劣環境，普通碳鋼、合金鋼環形鍛件易生銹、腐蝕、失效，嚴重影響設備安全與使用壽命。不銹鋼環形鍛件憑借優異的耐蝕性、耐熱性、耐磨性，成為此類工況的理想選擇。山西永鑫生重工股份有限公司專業生產各類不銹鋼環形鍛件，涵蓋奧氏體、馬氏體、雙相不銹鋼三大系列，依托成熟工藝與先進設備，產品耐蝕性能達標、尺寸精度高、內部質量穩定，廣泛應用于各腐蝕工況領域。

一、不銹鋼環形鍛件的材質分類與性能特點

不銹鋼的核心特性是耐蝕性，通過添加鉻（Cr≥12%）、鎳（Ni）、鉬（Mo）、氮（N）等合金元素，在表面形成致密鈍化膜，阻止介質腐蝕。永鑫生重工生產的不銹鋼環形鍛件，根據組織與性能分為三大類，適配不同腐蝕工況：

1. 奧氏體不銹鋼（304、304L、316、316L）

組織特點：面心立方結構，無磁性，塑性、韌性極高，可冷加工成型，焊接性能優良。

耐蝕性能：耐大氣、水、弱酸、弱堿、部分鹽溶液腐蝕。304 為通用型，適用于一般腐蝕環境；316 添加鉬（Mo≈2%），耐氯離子、點腐蝕、縫隙腐蝕性能顯著提升；316L 為超低碳（C≤0.03%），消除晶間腐蝕傾向，耐蝕性優于 316。

力學性能：固溶處理后，抗拉強度≥520MPa，硬度 187-220HB，低溫韌性優異（-196℃仍保持良好韌性）。

適用場景：304 用于食品機械、制藥設備、普通化工管道法蘭；316L 用于海水、化工、核電、沿海設備，如反應釜法蘭、海水管道環、核電密封環。

2. 馬氏體不銹鋼（410、420、4Cr13）

組織特點：體心立方結構，有磁性，可通過淬火 + 回火調整硬度（25-55HRC）。

耐蝕性能：耐蝕性弱于奧氏體不銹鋼，耐大氣、淡水、弱酸腐蝕，不耐強酸、強堿、氯離子腐蝕。

力學性能：淬火后硬度高、耐磨性好，抗拉強度≥700MPa，適用于耐蝕 + 耐磨雙重需求工況。

適用場景：閥門密封環、泵體環、軸承環、刀具環、化工設備耐磨環。

3. 雙相不銹鋼（2205、2507）

組織特點：鐵素體（50%）+ 奧氏體（50%）兩相共存，兼具奧氏體的耐蝕性與鐵素體的高強度。

耐蝕性能：耐氯離子應力腐蝕、點腐蝕、縫隙腐蝕性能極強，PREN 值（耐點蝕當量）2205≥35、2507≥42，遠高于 316L。

力學性能：抗拉強度≥800MPa，是奧氏體不銹鋼的 2 倍，屈服強度≥550MPa，疲勞強度高。

適用場景：海洋工程、海上風電、深海設備、高濃度氯離子化工、脫硫設備、紙漿漂白設備，如海上風電法蘭、深海管道環、化工反應器法蘭。

二、不銹鋼環形鍛件的生產工藝難點與永鑫生解決方案

不銹鋼的物理、化學特性特殊，生產工藝與碳鋼、合金鋼差異較大，存在諸多難點：

變形抗力大：不銹鋼高溫強度高，變形抗力比碳鋼大 30-50%，需大噸位設備才能保證充分變形。

導熱性差：不銹鋼導熱系數僅為碳鋼的 1/3，加熱、冷卻易產生內外溫差，導致熱應力裂紋、變形。

易氧化粘模：加熱時易生成致密氧化皮，鍛造時易粘模，導致表面缺陷（折疊、麻點）。

熱處理要求嚴：奧氏體不銹鋼需固溶處理，雙相不銹鋼需精準控制兩相比例，工藝參數控制不當會導致耐蝕性、性能下降。

永鑫生重工針對不銹鋼特性，制定專屬生產工藝，解決上述難點：

1. 原料預處理

選用太鋼、寶鋼的優質不銹鋼鋼錠 / 鋼坯，100% UT 探傷，確保內部無夾雜、裂紋。

表面打磨拋光，去除氧化皮、雜質，避免鍛造時產生表面缺陷。

2. 精準加熱工藝

采用智能天然氣加熱爐，控制加熱溫度（奧氏體不銹鋼 1050-1150℃、雙相不銹鋼 1020-1080℃），緩慢升溫（每小時≤80℃），長時間保溫（每 100mm 厚度保溫 1.5 小時），確保內外溫度均勻（溫差≤20℃）。

加熱時爐內保持微氧化性氣氛，減少氧化皮生成；鍛造前去除表面氧化皮，防止粘模。

3. 大噸位鍛造工藝

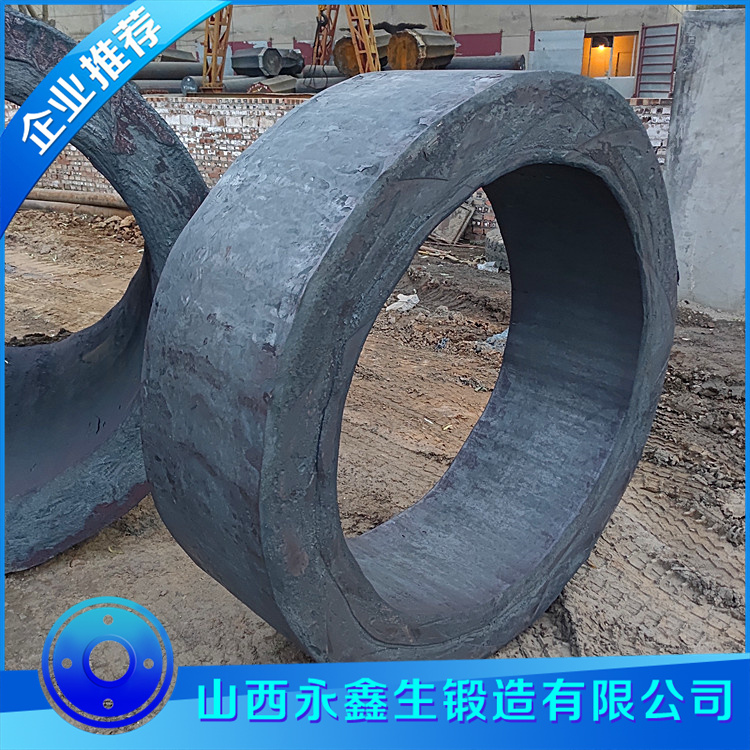

依托15000 噸自由鍛油壓機，提供足夠變形壓力，確保不銹鋼環坯充分變形，細化晶粒、消除內部缺陷。

控制鍛造溫度區間（1000-1150℃），溫度低于 950℃立即回爐加熱，避免低溫鍛造產生裂紋。

采用輕鍛、快鍛工藝，減少環坯在空氣中停留時間，防止降溫過快與氧化。

4. 專屬熱處理工藝

奧氏體不銹鋼：大型臺車式熱處理爐進行固溶處理，加熱至 1050-1100℃，保溫后快速水淬，消除晶間腐蝕傾向，獲得單一奧氏體組織，保證耐蝕性。

雙相不銹鋼：精準控制固溶溫度（1020-1080℃）、保溫時間與冷卻速度（空冷或風冷），確保鐵素體、奧氏體比例各 50% 左右，避免單相組織導致性能下降。

馬氏體不銹鋼：淬火 + 回火處理，淬火溫度 980-1050℃，油冷；回火溫度 200-600℃，調整硬度與韌性。

5. 精密加工與檢測

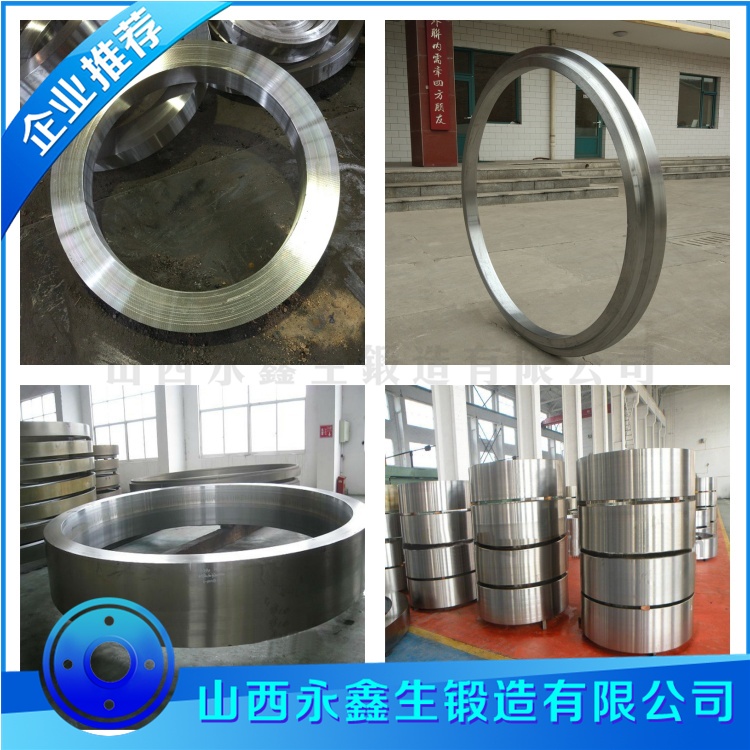

采用數控立式車床加工，不銹鋼粘性大，選用專用刀具與切削參數，保證尺寸精度與表面質量（Ra3.2-6.3μm）。

檢測：UT 探傷檢測內部缺陷、PT 滲透探傷檢測表面缺陷、金相分析檢測組織狀態、鹽霧試驗驗證耐蝕性能。

三、不銹鋼環形鍛件的核心應用領域

永鑫生重工不銹鋼環形鍛件憑借優異耐蝕性、穩定性，廣泛應用于以下領域：

化工與石油化工：反應釜法蘭、換熱器管板、管道環、閥門環、塔器法蘭，適配酸堿、硫化氫、氯離子等腐蝕介質。

海洋工程與船舶：海上風電塔筒法蘭、船舶艉軸環、舵機環、海水管道環、甲板設備環，抵御海水、鹽霧腐蝕。

食品與制藥機械：食品罐法蘭、制藥設備密封環、管道環，衛生級耐蝕，符合食品藥品安全標準。

核電領域：核電設備密封環、管道環、泵體環，316L、304L 材質，抗輻照、耐蝕、高純凈度。

環保設備：脫硫脫硝設備環、污水處理設備法蘭，耐酸堿、耐煙氣腐蝕。

四、品質保障與市場優勢

永鑫生重工不銹鋼環形鍛件通過 ISO 9001、歐盟 CE 認證，耐蝕性能符合 GB/T 2100、ASTM A240 等標準，產品合格率 99.8% 以上。與國內同類產品相比，公司產品具備三大優勢：

材質純正：采用一線鋼廠原料，成分精準，無劣質材料以次充好。

工藝成熟：專屬不銹鋼工藝，耐蝕性、性能穩定，無晶間腐蝕、應力腐蝕問題。

規格齊全：可生產外徑 Φ500-Φ6000mm 不銹鋼環形鍛件，支持來圖定制，滿足各領域需求。

隨著環保、化工、海洋工程等行業快速發展，對耐蝕環形鍛件需求持續增長。永鑫生重工將持續優化不銹鋼環形鍛件工藝，提升產品品質與規格范圍，為腐蝕工況領域提供更可靠、更耐用、更具性價比的不銹鋼環形鍛件解決方案，助力各行業設備安全穩定運行。

文章原創如需轉載請注明永鑫生鍛造廠提供！
