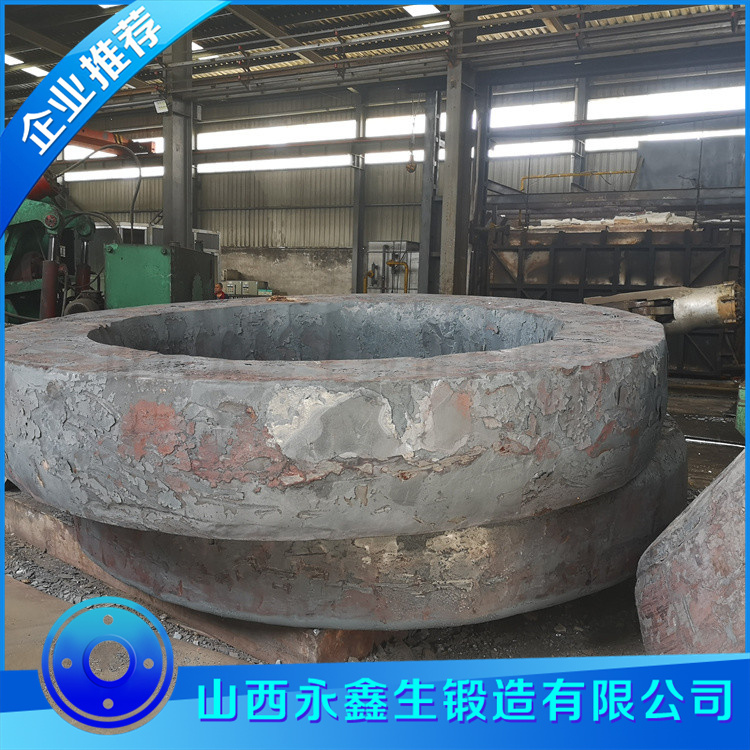

大型環形鍛件（直徑≥2000mm、重量≥5 噸）是能源、航空、核電、重型機械等領域的核心部件，其制造技術難度高、工藝復雜，代表著一個國家的鍛造工業水平。山西永鑫生重工股份有限公司深耕山西鍛造鍛件領域，攻克大型環形鍛件多項技術難點，具備規模化生產能力，為重大裝備國產化提供有力支撐。

一、大型環形鍛件的核心技術難點

材質均勻性控制：大型坯料體積大、重量重，加熱時易出現內外溫差，導致鍛造時變形不均、組織差異大；熱處理時易產生硬度不均、內應力過大，引發變形、開裂。

尺寸精度保障：大型環形鍛件直徑、周長、壁厚尺寸大，碾環時易出現偏心、橢圓、壁厚不均等問題，尺寸公差控制難度遠超小型環件。

內部質量提升：大型鋼錠易存在中心疏松、偏析、夾雜等缺陷，鍛造時若工藝不當，缺陷難以消除，影響產品力學性能與使用壽命。

熱處理變形控制：大型環件熱處理時，因體積效應，冷卻速度不均，易產生翹曲、橢圓變形，后續校正難度大、成本高。

檢測難度大：大型環件內部缺陷檢測范圍廣、厚度大，無損檢測靈敏度與準確性要求高；尺寸檢測需專用設備，操作復雜。

二、山西永鑫生重工的技術突破

材質與加熱技術突破

選用優質真空脫氣大鋼錠，控制 S、P 雜質≤0.015%，氫含量≤2ppm，提升原料純凈度。

采用大型智能臺車式加熱爐，分三區控溫，加熱時多次保溫，確保坯料內外溫差≤30℃，實現均勻透燒，避免組織不均。

鍛造工藝技術突破

配備 15000 噸油壓機、大型數控徑軸向碾環機，采用 “多道次鐓粗 + 沖孔 + 徑軸向同步碾環” 工藝，控制每道次變形量 15%-20%，逐步細化晶粒、壓實組織，消除中心疏松與偏析。

碾環過程采用數字化控制系統，實時采集外徑、內徑、高度數據，自動調整軋輥進給速度與壓力，確保大型環件圓度誤差≤1.5mm，壁厚公差 ±1mm，尺寸精度達 IT8 級。

針對超大型環形鍛件（直徑≥5000mm），采用分段軋制、整體整形工藝，保障整體尺寸一致性。

熱處理與變形控制突破

研發大型環件專用熱處理工藝，采用 “階梯式升溫 + 均勻冷卻” 技術，根據環件壁厚、材質調整冷卻速度，減少內應力。

熱處理后采用專用校正設備，精準校正變形，確保形位公差符合要求。

優化熱處理參數，使大型環件硬度差≤30HB，組織均勻、性能穩定。

檢測技術突破

配備大型超聲波探傷儀、磁粉探傷儀、三坐標測量儀，可檢測直徑 8000mm 以內的大型環件，實現內部缺陷、表面缺陷、尺寸精度的全面檢測。

建立大型環件檢測標準，細化檢測流程與判定標準，確保產品質量可靠。

三、大型環形鍛件的應用與產業價值

大型環形鍛件是風電、核電、石化、航空等重大裝備的 “心臟部件”：風電塔筒法蘭（直徑 4000-8000mm）支撐風機整機載荷；核電反應堆法蘭（直徑 3000-6000mm）保障反應堆密封安全；石化加氫反應器環件承受高溫高壓腐蝕工況。永鑫生重工生產的大型環形鍛件，已廣泛應用于國內重大工程項目，替代進口產品，降低裝備成本，推動高端裝備國產化進程。

四、山西鍛造鍛件的大型化發展優勢

山西鍛造鍛件產業集群具備大型鍛造設備、成熟工藝、專業人才等優勢，永鑫生重工依托區域優勢，持續投入大型鍛造技術研發，不斷突破尺寸、材質、性能極限。公司將以技術創新為驅動，進一步提升大型環形鍛件制造水平，助力山西鍛造鍛件邁向高端化、大型化、智能化，為中國制造業高質量發展貢獻力量。

文章原創如需轉載請注明永鑫生鍛造廠提供！
