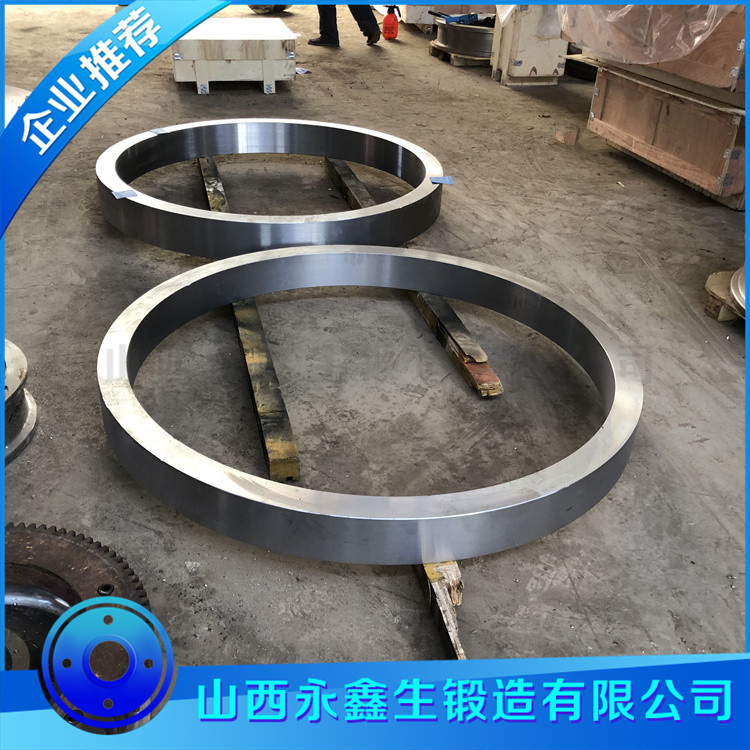

一、 環形鍛件缺陷特點與檢測挑戰

常見缺陷類型：

內部缺陷：

夾雜物：硫化物、氧化物、硅酸鹽等，破壞材料連續性。

孔隙與縮松：鑄錠殘留或鍛造不當所致。

白點：氫致裂紋，危害性極大。

內裂與鍛造折疊：由于工藝不當引起的內部裂紋或表面金屬折疊卷入內部。

表面/近表面缺陷：

裂紋：淬火裂紋、磨削裂紋。

折疊：鍛造過程中形成的表面金屬重疊。

結疤、劃痕：加工或搬運過程中造成。

檢測挑戰：

幾何形狀：環形結構可能導致超聲波聲束畸變，產生干擾信號。

晶粒粗大：大型鍛件心部晶粒可能較粗，引起超聲波散射和草狀回波，降低信噪比。

檢測范圍大：體積巨大，需要高效、全面的覆蓋性檢測。

缺陷取向復雜：缺陷可能具有徑向、軸向或周向等任意方向。

二、 常見無損檢測方法淺析

以下是環形鍛件最常用、最有效的幾種無損檢測方法。

1. 超聲波檢測 (Ultrasonic Testing, UT)

地位：環形鍛件內部缺陷檢測的絕對核心和強制性方法。

應用：檢測內部夾雜、縮孔、白點、裂紋等幾乎所有內部缺陷。可評估缺陷的位置、大小和當量。

常用技術：

縱波直探頭檢測：

方式：從環件的端面（上下端面） 和外圓/內孔表面進行掃查。

目的：主要用于發現與探測面平行的缺陷（如橫向缺陷、分層）。從端面掃查是檢測徑向缺陷（如白點）最有效的方法。

橫波斜探頭檢測：

方式：從環件的外圓和內孔表面進行周向和軸向掃查。

目的：主要用于發現與探測面垂直或成一定角度的缺陷，特別是軸向和周向缺陷（如縱向裂紋）。

相控陣超聲檢測 (PAUT)：

優勢：現代主流趨勢。使用多晶片陣列探頭，可實現電子掃描、聚焦和偏轉，一次檢查即可覆蓋更大區域和多個角度，檢測效率高，結果成像直觀（S掃、C掃圖），對復雜形狀適應性好。

2. 磁粉檢測 (Magnetic Particle Testing, MT)

地位：鐵磁性材料（絕大多數鋼制環件）表面和近表面缺陷檢測的首選方法。

應用：檢測表面和近表面（幾毫米內）的裂紋、折疊、發紋等線性缺陷。靈敏度極高。

磁化方法：

周向磁化：采用通電法或中心導體法，產生環繞環件周向的磁場，用于發現軸向缺陷（如縱向裂紋）。

縱向磁化：采用線圈法，產生沿環件軸向的磁場，用于發現周向缺陷（如橫向裂紋）。

要求：為確保不漏檢，必須至少在相互垂直的兩個方向上進行磁化檢測。

3. 滲透檢測 (Penetrant Testing, PT)

地位：用于非鐵磁性材料環件（如奧氏體不銹鋼、高溫合金）的表面開口缺陷檢測。

應用：檢測表面裂紋、孔隙等開口缺陷。

優點：設備簡單，操作靈活。

缺點：只能檢測表面開口缺陷，無法檢測近表面和內部缺陷。

4. 渦流檢測 (Eddy Current Testing, ET)

應用：

主要用于表面和近表面缺陷的快速檢測。

適用于管狀、棒狀坯料的在線自動化檢測，在鍛造前篩查材料。

可用于材料分選、電導率測量等。

三、 常用標準淺析

無損檢測必須依據標準執行，以確保結果的一致性和可比性。標準通常規定了方法、程序和驗收等級。

國際通用標準

ASTM (美國材料與試驗協會)：

超聲檢測：ASTM A388/A388M 《鋼鍛件超聲檢測方法》。這是最廣泛引用的基礎標準。

磁粉檢測：ASTM A275/A275M 《鋼鍛件磁粉檢測方法》。

滲透檢測：ASTM E165/E165M 《滲透檢測方法》。

ASME (美國機械工程師協會)：

ASME Boiler and Pressure Vessel Code, Section V 《無損檢測》。方法卷。

ASME Section VIII (壓力容器) 和 Section III (核電) 引用Section V，并規定了更嚴格的驗收標準。

EN (歐洲標準)：

EN 10228-3 《鍛鋼件的無損檢測 第3部分：鐵素體或馬氏體鋼鍛件的滲透檢測》。

EN 10228-2 《...第2部分：滲透檢測》。

國內常用標準 (中國)

國家標準 (GB/T)：

超聲檢測：GB/T 6402-2008 《鋼鍛件超聲檢測方法》。國內主導標準，等效于ASTM A388。

磁粉檢測：GB/T 15822.1~.3 《無損檢測 磁粉檢測》。

滲透檢測：GB/T 18851.1~.6 《無損檢測 滲透檢測》。

行業標準 (JB/T, NB/T) - 更具強制性和針對性：

機械行業 (JB/T)：如JB/T 4730.3-2005 《承壓設備無損檢測 第3部分：超聲檢測》，雖針對承壓設備，但其嚴謹性常被其他行業借鑒。

能源局 (NB/T) - 核電領域：如NB/T 20003.1~.5 《核電廠核島主設備無損檢測》。核電用環形鍛件要求極端嚴格，驗收等級通常為1級（最高級）。

驗收等級的意義

標準中的驗收等級（如GB/T 6402中的1級、2級、3級）是判廢的核心依據。等級數字越小，要求越嚴格。

3級：用于一般用途的環件。

2級：用于較重要的、承受較高載荷的環件（如風電法蘭、重型機械）。

1級：用于最關鍵的環件（如核電主管道、航空發動機環件）。不允許有任何當量超過規定值的缺陷存在。

四、 檢測工藝路徑選擇總結

對于一個環形鍛件，典型的無損檢測流程如下：

坯料/棒料：可采用超聲波檢測或渦流檢測進行初步篩查。

鍛造及粗加工后：進行100%超聲波檢測（UT），檢查鍛造過程中產生或暴露的內部缺陷。

熱處理（如淬火+回火）后：進行100%磁粉檢測（MT） 或滲透檢測（PT），檢查熱處理過程中產生的表面裂紋。

精加工（如車削、磨削）后：必須再次進行100%磁粉檢測（MT）或滲透檢測（PT），檢查加工裂紋。

最終檢驗：對關鍵區域進行無損檢測復檢。

最終，對于一個重要的環形鍛件，其標準的無損檢測組合是：

100% Ultrasonic Testing (UT) + 100% Magnetic Particle Testing (MT)

趨勢： 自動化超聲檢測（AUT） 和 相控陣超聲檢測（PAUT） 因其高效率、高可靠性、可記錄和成像的優勢，正在逐步取代傳統的手工UT，成為高端環形鍛件檢測的首選。

總之，環形鍛件的無損檢測是一個以超聲波和磁粉檢測為核心、以嚴格標準為依據的系統性質量保證工程。方法的選擇和驗收等級的確定，直接取決于環件的服役條件、安全等級和行業規范。
