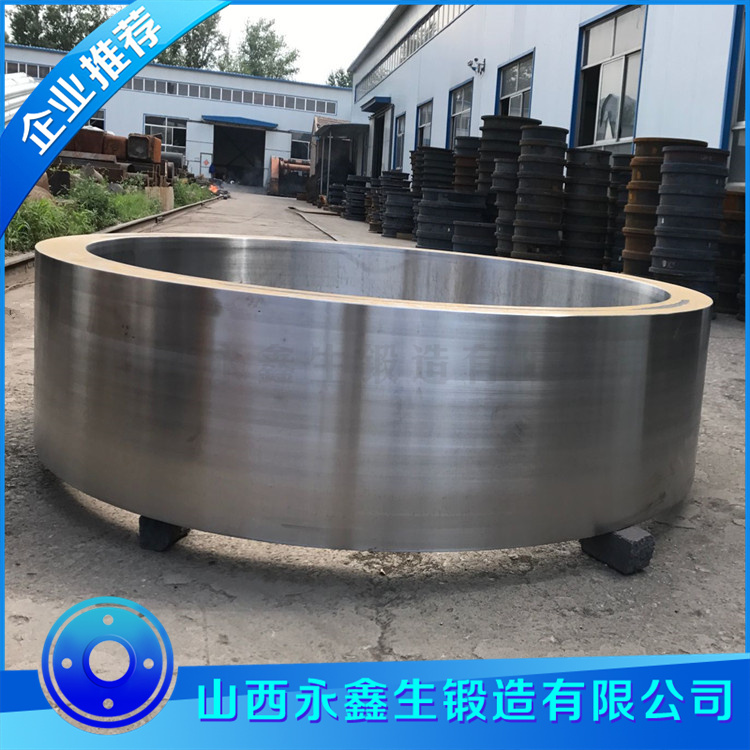

環形鍛件在制造過程中因不均勻塑性變形、溫度梯度及相變等因素會產生殘余應力，影響工件的尺寸穩定性和疲勞壽命。中子衍射技術因其高穿透性（可測深度達厘米級）和非破壞性特點，成為測量環形鍛件全場殘余應力的有效手段。以下是關于該技術及消減工藝的詳細解析：

一、中子衍射全場測量技術

1. 技術原理

中子穿透性：熱中子束（波長1-3 ?）可穿透鋁、鋼等金屬數厘米，直接測量內部應力，無需破壞樣品。

布拉格衍射：通過測量晶面間距變化（應變ε = Δd/d?），結合彈性常數計算應力（σ = E·ε）。

三維分辨率：通過準直器定義測量體積（通常1-10 mm3），實現空間分辨應力分布。

2. 測量流程

樣品制備：標記測量點網格（如軸向、徑向、環向各20點），需與鍛件幾何對齊。

實驗設計：選用合適衍射晶面（如鋼鐵的{211}面），同步記錄衍射角2θ與計數率。

數據校正：扣除背景噪聲，考慮晶粒擇優取向（織構）影響，必要時使用Rietveld全譜擬合。

3. 案例參數

應力精度：可達±20 MPa（鋼）或±10 MPa（鋁）。

深度測試：中子束可測至表面下50 mm（鋼）或100 mm（鋁）。

二、殘余應力消減工藝

根據中子衍射結果，選擇針對性消減方法：

1. 熱處理法

去應力退火：加熱至再結晶溫度以下（如鋼：550-650℃），保溫2-4小時，緩冷（<50℃/h）。

效果：可消除60-90%殘余應力，但可能降低硬度（如調質鋼硬度下降5-10 HRC）。

2. 機械法

振動時效（VSR）：施加頻率50-200 Hz，加速度0.5-2 g，時間10-30分鐘。

適用性：適合中小型鍛件，應力降低率30-50%。

噴丸強化：使用0.3-0.5 mm彈丸，覆蓋率200%，引入表面壓應力（-200至-500 MPa）。

3. 工藝優化

鍛件鍛造控制：終鍛溫度接近再結晶溫度（如鋼：800℃），避免快速冷卻。

有限元模擬：預優化鍛壓參數（如模具圓角半徑≥2倍坯料厚度），減少應力集中。

4. 混合工藝

熱機械復合處理：先振動時效再低溫退火，可提升效率（如總耗時減少40%）。

三、驗證與效果評估

中子復測：消減后重新掃描應力場，驗證均勻性（目標：表面與芯部應力差<50 MPa）。

性能測試：疲勞壽命應提升1.5-3倍（如航空環形件按ASTM E466標準測試）。

四、技術對比

方法深度范圍精度耗時（典型值）

中子衍射 0-100 mm ±10-20 MPa 8-24小時

X射線衍射 0-50 μm ±5 MPa 2小時

鉆孔法（ASTM E837） 0-2 mm ±30 MPa 1小時

五、應用挑戰與對策

中子源限制：需依托反應堆或散裂源（如中國綿陽CARR堆），建議提前預約機時。

材料適應性：高鋁含量合金可能需延長中子曝光時間（因中子吸收截面大）。

成本優化：結合有限元模擬減少實測點數量（如對稱性分析后減少50%測點）。

通過中子衍射全場測量與針對性消減工藝，可實現環形鍛件殘余應力可控（如航空標準AMS 2759E要求關鍵區域應力<5%屈服強度），顯著提升服役可靠性。
