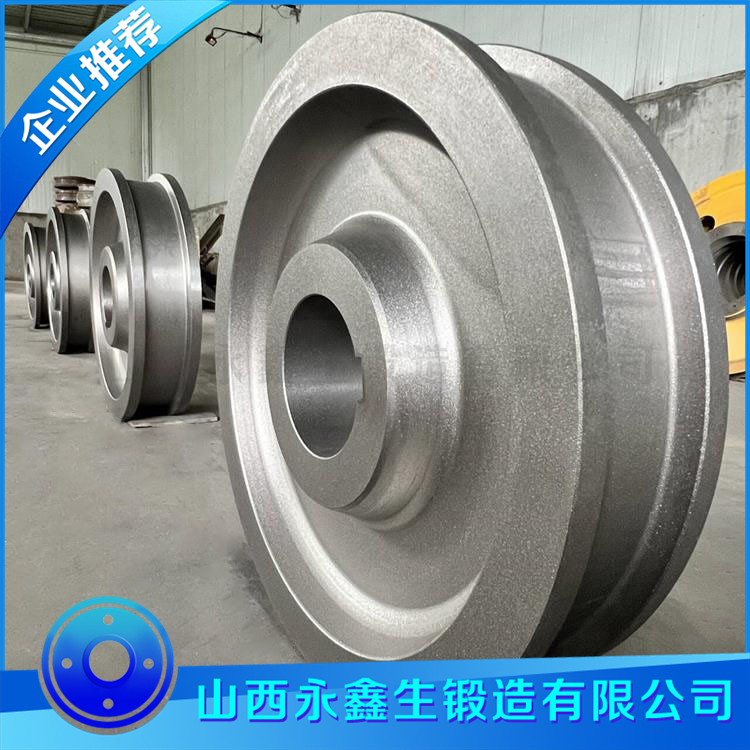

齒圈鍛件（如用于齒輪、回轉支承等）的制造工藝需兼顧高強度、耐磨性和尺寸精度，其核心在于鍛造成形與齒形加工的協同。以下是詳細工藝流程及關鍵技術要點：

1. 材料選擇與預處理

常用材料：

中碳鋼：42CrMo、40Cr（調質后硬度HRC28-35）

滲碳鋼：20CrMnTi、20CrNiMo（表面硬度HRC58-62，芯部韌性好）

預處理：

鍛前超聲波探傷（檢出原始坯料缺陷）

鋸切下料時預留5-8%燒損余量

2. 鍛造工藝

（1）加熱控制

分段加熱：

低溫預熱（600℃×1h，防開裂）→ 快速升溫至終鍛溫度（如42CrMo為1150℃）

控溫精度±15℃，紅外測溫儀實時監控

氧化控制：

保護氣氛加熱（氮氣+甲醇裂解氣）或噴涂玻璃防護涂層

（2）成形工藝

鐓粗+沖孔：

鐓粗比≥2.5，確保充分鍛透

沖孔采用錐形沖頭（錐度7°），減少擠壓力

輾環軋制：

采用徑-軸向軋環機（如D56G-1600型）

關鍵參數：軋制速度1-3mm/s，每道次變形量≤20%

異形截面軋制時需設計仿形軋輥（如帶預成形齒槽）

（3）控冷工藝

風冷/霧冷：

42CrMo鍛后以0.5-1℃/s冷卻至550℃以下，避免網狀鐵素體

等溫正火：

20CrMnTi在930℃鍛后轉入650℃等溫爐，獲得均勻珠光體

3. 鍛件熱處理強化

調質處理（適用于42CrMo）：

plaintext

復制

下載

淬火：850℃×2h油冷 → 回火：580℃×3h水冷（硬度HRC30-34）

滲碳淬火（適用于20CrMnTi）：

plaintext

復制

下載

氣體滲碳：930℃×8h（滲層1.2-1.5mm）→ 緩冷 → 二次加熱淬火（820℃油冷）→ 深冷處理（-80℃×2h）

感應淬火（齒面局部強化）：

采用雙頻感應（中頻預熱+高頻淬火），齒面硬度HRC55-60，層深2-3mm

4. 齒形加工

粗加工：

車削內/外圓，留磨量0.3mm

銑齒采用指形銑刀（模數>10）或滾齒（模數≤10）

精加工：

磨齒（成形磨或蝸桿砂輪磨），精度可達DIN 3級

珩齒（改善表面粗糙度至Ra0.4μm）

5. 質量檢測

齒形檢測：

齒輪測量中心檢測齒距誤差（±0.01mm）、齒形公差（DIN 4級）

無損檢測：

磁粉檢測（齒根裂紋檢出靈敏度0.1mm）

三維X射線（內部夾雜物檢測分辨率50μm）

疲勞試驗：

臺架模擬測試（如10^7次循環載荷下的接觸疲勞壽命）

6. 工藝難點與對策

常見缺陷產生原因解決措施

齒面淬火裂紋 冷卻速率過快/應力集中 優化淬火介質（如PAG水溶液）

輾環橢圓度超差 軋制力不均勻 采用閉環控制的液壓伺服軋環系統

滲碳層不均勻 爐內碳勢波動 增設氧探頭+CO?紅外分析儀雙控系統

7. 先進工藝應用

近凈成形鍛造：

精密鍛齒（齒面留磨量僅0.1mm），材料利用率提高30%

增材復合制造：

激光熔覆Stellite合金齒面，耐磨性提升5倍

數字化孿生：

通過DEFORM-3D模擬滲碳過程碳濃度梯度分布

典型工藝路線示例

風電齒圈（材質42CrMo4）：

復制

下載

下料 → 鐓粗/沖孔 → 輾環（Φ2500mm） → 等溫正火 → 粗車 → 調質 → 精車 → 滾齒 → 齒面感應淬火 → 磨齒 → 磁粉探傷

通過嚴格控制鍛造比、鍛件熱處理參數和齒形精度，可確保齒圈在重載、沖擊工況下的可靠性。對于高端應用（如軍工齒輪），還需進行殘余應力檢測（X射線衍射法）和微觀組織分析（EBSD）。
