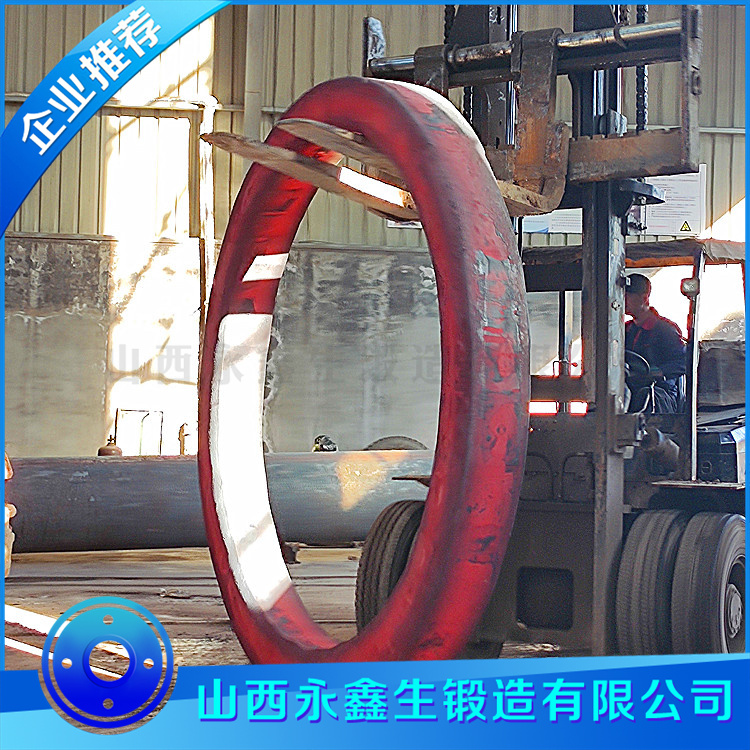

齒輪鍛件關鍵知識概述

齒輪鍛件是機械傳動系統的核心部件，其質量直接影響設備的傳動效率和使用壽命。以下是齒輪鍛件關鍵知識的系統化總結：

一、材料體系與選型

常用材料分類：

滲碳鋼：20CrMnTi、17CrNiMo6（汽車變速箱）

調質鋼：42CrMo、35CrMo（重型機械）

氮化鋼：38CrMoAl（精密傳動）

特殊材料：FV520B（耐腐蝕齒輪）

材料性能要求：

淬透性：J9≥35HRC（保證截面硬度均勻）

純凈度：[O]≤20ppm，[S]≤0.010%

晶粒度：ASTM 6-8級（細晶強化）

二、制造工藝流程

典型工藝流程：

復制

下載

下料 → 加熱 → 模鍛 → 切邊 → 正火 → 粗加工 → 調質 → 精加工 → 齒形加工 → 熱處理 → 精磨 → 檢測

關鍵工藝控制：

精密模鍛：流線沿齒形分布（提升疲勞強度）

等溫正火：硬度180-220HB（改善切削性能）

滲碳淬火：層深控制±0.1mm

三、熱處理技術

主要熱處理工藝：

滲碳淬火：表面硬度58-62HRC，心部30-45HRC

感應淬火：齒面硬度55-60HRC（中頻+超頻復合）

氮化處理：表面硬度≥900HV（精密齒輪）

組織控制要點：

碳化物等級：≤3級（GB/T 25744）

殘余奧氏體：≤25%（減少尺寸變化）

四、齒形加工技術

加工方法對比：

加工方式精度等級適用場景

滾齒 DIN 7-8級 批量生產

插齒 DIN 6-7級 內齒輪

磨齒 DIN 3-4級 高精度齒輪

修形技術：

齒頂修緣：0.01-0.03mm（降低沖擊噪聲）

鼓形齒：中凸量5-15μm（改善接觸應力）

五、質量控制體系

檢測項目：

尺寸精度：齒距誤差≤0.02mm

硬度梯度：從表面到心部連續檢測

探傷檢測：磁粉探傷（表面）、超聲波（內部）

性能測試：

臺架試驗：≥10?次循環（接觸疲勞）

耐久測試：等效運行3000小時

六、典型應用案例

汽車變速箱齒輪：

材料：20CrMnTiH

工藝：滲碳淬火（層深0.8-1.2mm）

壽命要求：≥30萬公里

風電齒輪箱齒輪：

材料：18CrNiMo7-6

工藝：深層滲碳（層深2-3mm）

可靠性：20年免維護

船用齒輪：

材料：34CrNiMo6

工藝：調質+表面淬火

耐蝕性：鹽霧試驗≥1000h

七、常見失效分析與對策

失效形式主要原因解決方案

點蝕 接觸應力過大 提高硬度/優化潤滑

斷齒 心部強度不足 改進材料淬透性

膠合 油膜破裂 采用磷化處理

八、技術發展趨勢

材料創新：

超純凈鋼（[O]≤10ppm）

納米結構鋼（強度提升30%）

工藝突破：

激光輔助切削（效率提升50%）

復合熱處理（滲碳+氮化）

智能化：

在線質量監控系統

數字孿生壽命預測

綠色制造：

真空滲碳（減少變形）

低溫切削（節能20%）

九、關鍵技術參數（以汽車齒輪為例）

材料：20CrMnTiH

模數：3-8mm

精度：DIN 6級

滲碳層：0.8-1.2mm

表面硬度：58-62HRC

疲勞壽命：≥10?次@1500MPa

齒輪鍛件正向"高精度、長壽命、輕量化"方向發展。隨著新能源汽車對靜音齒輪的需求增長，粉末冶金齒輪等新工藝將得到更廣泛應用。在風電、航空航天等領域，對齒輪的可靠性和耐久性要求持續提高，推動材料與制造技術不斷創新。
