很多人好奇：一塊普通鋼錠，怎么變成直徑數(shù)米、圓整均勻、結(jié)實耐用的環(huán)形鍛件？環(huán)形鍛件的質(zhì)量，70% 取決于工藝，30% 取決于材質(zhì)。今天我們用通俗語言，完整拆解環(huán)形鍛件從原材料到成品的八大核心工序，看懂永鑫生重工如何 “千錘百煉” 出優(yōu)質(zhì)環(huán)形鍛件。

一、工序一：原材料精選與進廠檢驗（源頭把控）

好料出好件，環(huán)形鍛件質(zhì)量從原材料開始：

選材：根據(jù)工況選碳鋼、合金鋼、不銹鋼或特種合金，優(yōu)先國內(nèi)一線鋼廠正品鋼錠 / 鋼坯

材質(zhì)證明：每批原料附帶原廠材質(zhì)證明書，標(biāo)注化學(xué)成分、力學(xué)性能、爐批號

進廠檢測：

光譜分析：檢測化學(xué)成分，確保碳、錳、鉻、鉬等元素達標(biāo)

超聲波探傷：檢測內(nèi)部無縮孔、夾雜、裂紋等原始缺陷

下料：鋸切機按尺寸下料，坯料公差 ±0.3mm，端面平整。

二、工序二：加熱（高溫軟化，便于鍛造）

鋼錠常溫下硬如石頭，必須加熱到通紅發(fā)軟才能鍛造：

設(shè)備：天然氣智能加熱爐，溫度可控、均勻

溫度控制（關(guān)鍵）：

碳鋼：1100—1250℃

合金鋼：1150—1250℃

不銹鋼：1050—1150℃

加熱方式：分階段升溫、保溫，防止內(nèi)外溫差大開裂；保溫時間足夠，確保內(nèi)外溫度均勻。

三、工序三：預(yù)鍛制坯（鐓粗 + 沖孔，形成環(huán)坯雛形）

加熱后的坯料，先做 “粗加工”，變成環(huán)形毛坯：

鐓粗（壓扁）：15000 噸自由鍛油壓機將圓柱形坯料壓扁，高度降低、直徑擴大，鍛透心部、消除中心疏松、細(xì)化晶粒

沖孔（去中心）：液壓機沖頭沖去中心料，形成中間空心的環(huán)形坯

擴孔：小直徑環(huán)坯用擴孔機擴大內(nèi)徑，為碾環(huán)做準(zhǔn)備。

四、工序四：數(shù)控碾環(huán)成型（核心工序，做圓、做勻、做精）

這是環(huán)形鍛件最關(guān)鍵、最有技術(shù)含量的一步，決定圓度、尺寸精度和壁厚均勻性：

設(shè)備：數(shù)控徑軸向碾環(huán)機（永鑫生重工配備多臺大型碾環(huán)機）

原理：環(huán)坯套在芯輥上，軋輥從外側(cè)碾壓，徑向擴大直徑、軸向控制高度，邊旋轉(zhuǎn)邊碾壓，像揉面團一樣均勻變形

技術(shù)優(yōu)勢：

徑軸向同步軋制：壁厚均勻、圓度好

數(shù)控實時監(jiān)測：尺寸精度 ±0.5%，圓度誤差≤0.8mm

適用范圍：直徑 100mm—8000mm、重量 100kg—120 噸。

五、工序五：熱處理（提升性能，消除內(nèi)應(yīng)力）

鍛造后的環(huán)形鍛件硬、脆、有內(nèi)應(yīng)力，必須熱處理調(diào)整硬度、強度、韌性，消除內(nèi)應(yīng)力，穩(wěn)定尺寸：

碳鋼（Q235/45#）：正火 / 調(diào)質(zhì)，細(xì)化晶粒、改善加工性、提升強度

合金鋼（42CrMo/34CrNiMo6）：調(diào)質(zhì)（淬火 + 高溫回火），獲得回火索氏體，強度韌性平衡

不銹鋼（304/316L）：固溶處理，消除晶間腐蝕傾向、恢復(fù)耐蝕性

設(shè)備：7.5×7.5×21 米大型熱處理爐，批量處理、溫度均勻。

六、工序六：精加工（車削 / 鉆孔，達到圖紙尺寸）

熱處理后的環(huán)件，表面有氧化皮、尺寸有偏差，需要機加工達到最終精度：

設(shè)備：數(shù)控車床、鉆床、銑床

加工內(nèi)容：

內(nèi)外圓車削：保證直徑、壁厚、同軸度

端面加工：保證平面度、垂直度

鉆孔 / 攻絲：法蘭螺栓孔、連接孔

精度：尺寸公差可達 IT7—IT9 級，滿足裝配要求。

七、工序七：無損檢測（探傷，確保內(nèi)部無缺陷）

看不見的缺陷最危險，必須通過無損檢測排查內(nèi)部裂紋、夾雜、疏松：

超聲波探傷（UT）：檢測內(nèi)部深層缺陷（裂紋、夾雜、疏松），100% 覆蓋

磁粉探傷（MT）：檢測表面和近表面裂紋（碳鋼、合金鋼）

滲透探傷（PT）：檢測表面微小裂紋（不銹鋼）

標(biāo)準(zhǔn)：按 JB/T 4730、GB/T 6402 執(zhí)行，合格后出具探傷報告。

八、工序八：終檢與發(fā)貨（全尺寸核查，合格出廠）

最后一道關(guān)卡，確保每件產(chǎn)品符合圖紙和標(biāo)準(zhǔn)：

全尺寸檢測：外徑、內(nèi)徑、高度、壁厚、圓度、同軸度、平面度，逐項記錄

外觀檢查：表面無裂紋、無麻點、無折疊、無銹蝕

資料齊全：材質(zhì)證明書、熱處理報告、探傷報告、尺寸檢測記錄

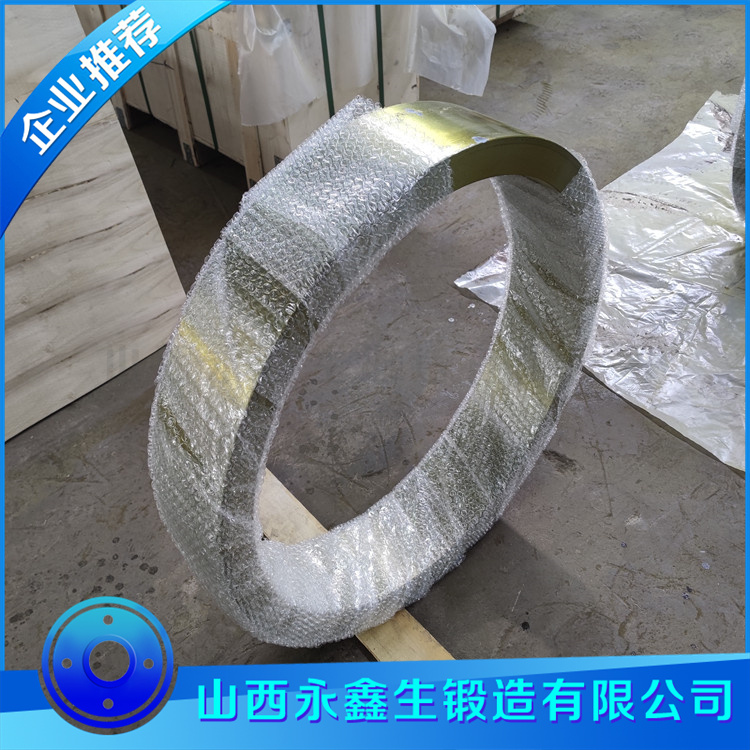

包裝發(fā)貨：防銹處理、包裝防護，按客戶要求發(fā)貨。

九、永鑫生重工工藝核心優(yōu)勢

設(shè)備先進：15000 噸自由鍛油壓機、數(shù)控碾環(huán)機、大型熱處理爐、光譜儀、探傷設(shè)備，全流程自主可控

技術(shù)成熟：30 年鍛造經(jīng)驗，精通碳鋼、合金鋼、不銹鋼、特種合金環(huán)形鍛件工藝

質(zhì)量穩(wěn)定：全流程標(biāo)準(zhǔn)化作業(yè)，嚴(yán)格檢測，產(chǎn)品合格率 99.9% 以上

定制能力強：直徑 100mm—8000mm、重量 100kg—120 噸，非標(biāo)尺寸、特殊材質(zhì)均可定制。

十、總結(jié)

環(huán)形鍛件生產(chǎn)，是“選材 — 加熱 — 預(yù)鍛 — 碾環(huán) — 熱處理 — 精加工 — 探傷 — 終檢”的系統(tǒng)工程，每一步都影響最終質(zhì)量。山西永鑫生重工以先進設(shè)備、成熟工藝、嚴(yán)格品控，將普通鋼錠打造成高強度、高精度、長壽命的環(huán)形鍛件，為風(fēng)電、核電、工程機械、石油化工等領(lǐng)域提供可靠基礎(chǔ)部件。
