鍛造齒圈鍛件工藝與技術

一、材料選擇與預處理

常用材料：

合金結構鋼：42CrMo、34CrNiMo6（重型設備）

滲碳鋼：18CrNiMo7-6（風電齒圈）

特種鋼：F22（低溫工況）

材料預處理要求：

超聲波探傷（符合JB/T 5000.15標準）

等溫退火（硬度控制在180-220HB）

磷化處理（改善冷成形性能）

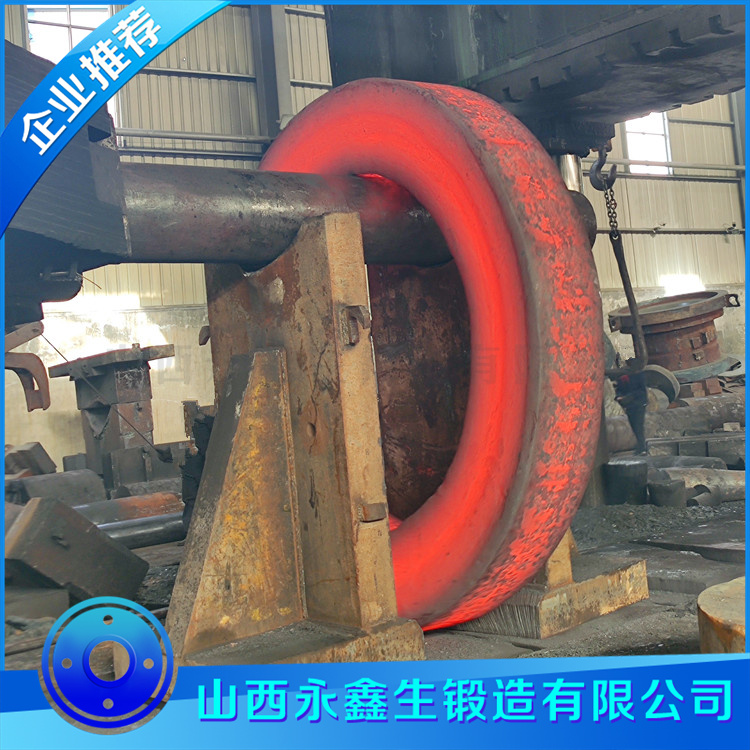

二、鍛件鍛造工藝流程

精密輾環工藝路線：

復制

下載

下料 → 加熱（1150±20℃）→ 鐓粗 → 沖孔 → 輾環 → 整形 → 控溫冷卻

關鍵工藝參數控制：

| 參數 | 控制范圍 | 檢測方法 |

|------|----------|----------|

| 始鍛溫度 | 1150-1200℃ | 紅外測溫儀 |

| 終鍛溫度 | ≥850℃ | 接觸式測溫 |

| 輾環速度 | 0.5-2m/s | 編碼器監測 |

| 橢圓度 | ≤0.5%D | 激光測量 |

三、先進成形技術

徑-軸向輾環技術：

徑向進給量：2-5mm/轉

軸向錐輥角度：15-30°

尺寸精度：直徑公差±0.1%

局部增量成形：

適用于異形齒圈（如風電偏航齒圈）

成形力降低30-40%

等溫鍛造技術：

模具溫度控制：±10℃

用于高合金鋼齒圈

四、熱處理關鍵技術

調質熱處理工藝：

淬火：850-880℃油冷

回火：580-620℃空冷

硬度梯度：28-32HRC（心部）

滲碳熱處理規范：

滲碳層深：1.5-3.0mm（風電齒圈）

表面硬度：58-62HRC

心部硬度：30-38HRC

感應淬火工藝：

頻率選擇：

模數≤10mm：50-100kHz

模數＞10mm：8-30kHz

淬硬層深控制：1-3mm

五、齒形加工技術

加工工藝選擇：

| 加工方式 | 精度等級 | 適用模數范圍 |

|----------|----------|--------------|

| 滾齒 | DIN 7級 | 2-20mm |

| 插齒 | DIN 6級 | 1-12mm |

| 成型磨齒 | DIN 4級 | 5-30mm |

修形技術規范：

齒向修形（鼓形量）：

風電齒圈：15-25μm

工程機械：10-20μm

齒廓修形（修緣量）：

高速齒輪：0.02-0.05mm

重載齒輪：0.01-0.03mm

六、質量控制體系

檢測項目與方法：

尺寸檢測：

齒輪測量中心（精度0.5μm）

三坐標測量（形位公差）

力學性能：

硬度梯度測試（表面至心部）

沖擊試驗（-40℃低溫沖擊）

無損檢測：

磁粉檢測（表面裂紋）

超聲波檢測（內部缺陷）

性能測試標準：

接觸疲勞試驗（GB/T 14229）

彎曲疲勞試驗（GB/T 14230）

臺架試驗（等效運行3000h）

七、典型缺陷分析與控制

缺陷類型產生機理預防措施

組織偏析 凝固過程元素偏聚 控制冶煉[P]、[S]含量

輾環折疊 進給量過大 優化輾壓工藝曲線

淬火裂紋 冷卻速度過快 采用分級淬火工藝

八、先進制造技術

數值模擬應用：

DEFORM輾環過程仿真（預測金屬流動）

Sysweld熱處理變形預測（精度±0.15mm）

復合制造技術：

鍛造+增材復合（齒面強化）

激光熔覆修復（耐磨層制備）

智能化技術：

在線尺寸監控系統（激光掃描）

自適應加工補償系統

九、技術經濟指標

材料利用率對比：

傳統切削：40-50%

精密鍛造：65-80%

性能提升：

疲勞壽命提高30-50%

承載能力提升20-30%

十、應用案例與技術發展

典型應用案例：

8MW風電偏航齒圈：

材料：18CrNiMo7-6

尺寸：Φ4500×400mm

精度：DIN 6級

壽命要求：20年免維護

技術發展趨勢：

大型化：直徑突破8m（萬噸級壓機）

精密化：尺寸精度±0.05mm

智能化：數字孿生全流程監控

綠色化：低溫鍛造技術（節能30%）

鍛造齒圈鍛件技術正向著"高性能、高精度、智能化"方向發展。以10MW海上風電齒圈為例，技術要求包括：

彎曲疲勞強度≥500MPa

接觸疲勞壽命≥10?次

耐鹽霧腐蝕≥3000h

這些需求推動著材料純凈度控制、精密成形技術和智能檢測技術的持續創新。
