齒輪鍛件是機械傳動系統的核心部件，其性能直接影響設備壽命和可靠性。以下是齒輪鍛件從材料到成品的全流程技術條件詳解：

一、材料技術要求

材質選擇標準

常用牌號及適用場景：

20CrMnTi（汽車變速箱齒輪，滲碳淬火）

42CrMo（重載齒輪，調質處理）

18CrNiMo7-6（風電齒輪箱，超高強度）

38CrMoAl（氮化齒輪，精密傳動）

化學成分控制

關鍵元素允許波動范圍：

元素控制要求特殊要求

C ±0.02% 滲碳齒輪0.17-0.22%

Cr ±0.05% 淬透性關鍵元素

Mo +0.02/-0.01% 防止回火脆性

二、鍛造工藝規范

工藝流程

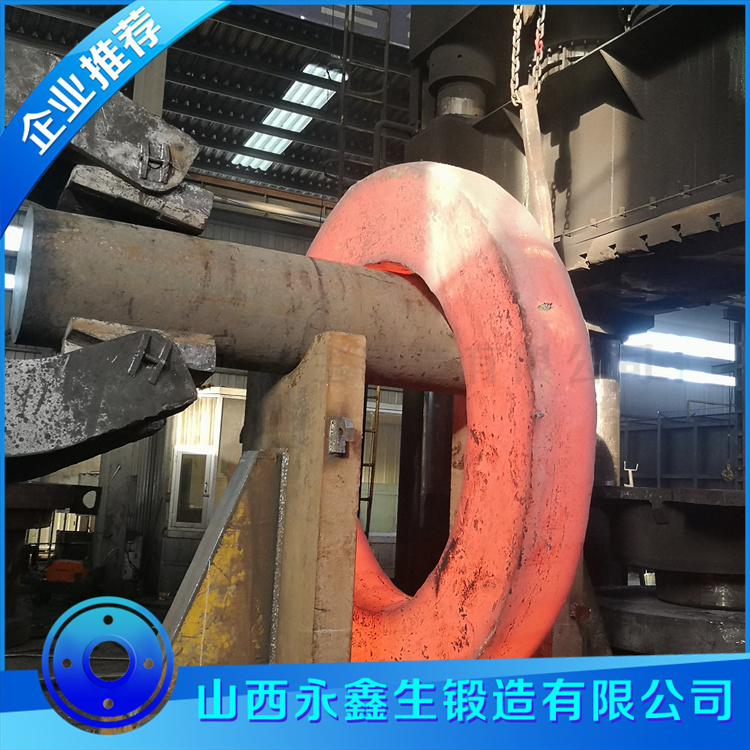

坯料驗收→加熱→鐓粗→沖孔→輾環→成形→冷卻

關鍵工藝參數

加熱制度：

預熱階段：≤650℃×1h/100mm

均熱階段：1150±20℃保溫

終鍛溫度控制：

合金鋼≥800℃

高合金鋼≥850℃

組織要求

晶粒度：5-8級（ASTM E112）

流線方向：必須與齒廓走向一致

三、鍛件熱處理技術規范

預處理工藝

正火：Ac3+30-50℃保溫，空冷

等溫退火：用于高合金鋼消除帶狀組織

最終熱處理

滲碳齒輪工藝曲線：

930℃×8h（CP=1.1%）→擴散2h（CP=0.8%）→直接淬火

硬度梯度要求

有效硬化層深度（550HV1）：

模數層深要求

≤5 0.8-1.2mm

>5 1.2-1.6mm

四、機械性能指標

基礎性能要求

不同材料等級性能對比：

材料抗拉強度屈服強度沖擊功

20CrMnTi ≥1080MPa ≥835MPa ≥55J

42CrMo ≥930MPa ≥785MPa ≥63J

疲勞性能

接觸疲勞極限：≥1200MPa

彎曲疲勞極限：≥450MPa

五、幾何精度控制

尺寸公差體系

DIN3962精度等級選擇：

應用領域精度等級

汽車變速箱 4-6級

工程機械 7-8級

風電齒輪 5-7級

關鍵形位公差

齒向公差：≤0.015×b（b為齒寬）

齒圈徑向跳動：≤0.02×m（m為模數）

六、無損檢測標準

檢測方法選擇

超聲波檢測（UT）：檢測內部缺陷

磁粉檢測（MT）：表面裂紋檢測

滲透檢測（PT）：非磁性材料檢測

驗收標準對比

| 標準 | 允許缺陷 | 特殊要求 |

|---|---|---|

| AGMA | ≤Φ1.6mm | 齒根區域零缺陷 |

| ISO | ≤Φ2mm | 密集缺陷面積<5% |

七、表面完整性要求

加工表面質量

磨削表面粗糙度：Ra≤0.8μm

珩磨表面紋理：交叉角45±5°

殘余應力控制

噴丸強化后表面壓應力：≥-600MPa

應力層深度：≥0.2mm

八、特殊工藝要求

齒面強化技術

激光淬火：硬度梯度控制在±1HRC

復合鍍層：DLC涂層厚度2-4μm

尺寸穩定性處理

深冷處理：-196℃×24h，減少殘余奧氏體

九、質量文件要求

必備文件清單

材料質保書（含熔煉分析）

熱處理工藝曲線記錄

全尺寸檢測報告

無損檢測報告

第三方認證

風電齒輪：GL認證/NREL認證

船用齒輪：ABS/LR認證

十、常見問題解決方案

熱處理變形控制

采用壓淬工藝：變形量可控制在0.05mm以內

使用專用夾具：徑向跳動≤0.03mm

齒面早期失效預防

微觀組織控制：馬氏體級別≤3級

非金屬夾雜物：A類≤1.5級，B類≤1級

注：具體技術參數需根據齒輪鍛件的模數、工況載荷、使用壽命等要求進行針對性調整。建議參考最新版ISO 6336或AGMA 2001標準進行詳細設計。
