齒圈鍛件制造工藝是涉及 材料選擇、鍛造成形、熱處理、機加工及檢測 的系統工程，需嚴格控制各環節以確保齒圈的承載能力、耐磨性和裝配精度。以下是詳細工藝流程及關鍵技術要點：

1. 材料選擇與坯料制備

(1) 常用材料

合金結構鋼：42CrMo、35CrMnSi（高強度，適用于重載齒圈）。

滲碳鋼：20CrMnTi、18Cr2Ni4WA（表面高硬度，用于沖擊載荷）。

特殊工況材料：34CrNiMo6（風電齒圈）、ZG35CrMnMo（大型鑄造齒圈坯）。

材料標準：符合GB/T 3077、ASTM A29，要求 鍛造比≥5:1（確保流線連續）。

(2) 坯料制備

下料方式：

大型齒圈：鋼錠冒口切除（采用等離子切割或帶鋸）。

中小齒圈：圓鋼精密鋸切（端面垂直度≤0.5mm/m）。

加熱規范：

預熱至1150-1200℃（42CrMo），保溫時間按1.5min/mm計算，避免脫碳（可控氣氛爐）。

2. 鍛件鍛造成形工藝

(1) 成形方式選擇

工藝類型適用場景特點

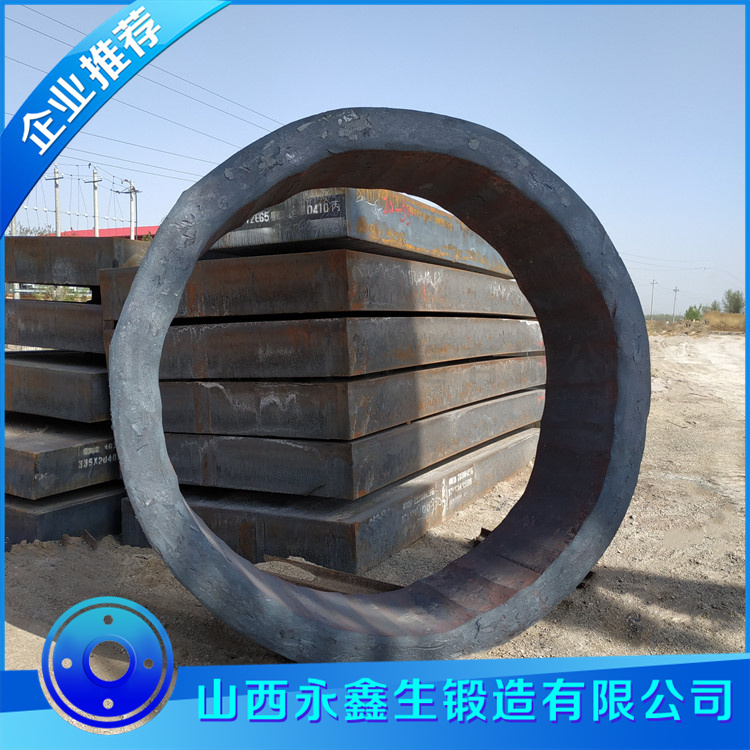

自由鍛+輾環 大型齒圈（外徑＞2m） 流線沿圓周分布，抗疲勞性能優

模鍛 中小齒圈（外徑＜1m） 尺寸精度高（IT12-IT13）

徑向鍛造 高精度薄壁齒圈 內壁無拔模斜度，節省材料

(2) 關鍵工藝參數

自由鍛+輾環：

沖孔擴徑：沖頭直徑≈0.4×坯料直徑，芯棒輾擴至目標尺寸（徑向公差±5mm）。

終鍛溫度：42CrMo≥850℃，防止裂紋。

模鍛：

分模面設計：優先選擇齒頂平面，飛邊槽寬度8-12mm。

模具預熱：200-300℃（防止熱沖擊開裂）。

(3) 冷卻控制

空冷：適用于42CrMo等低合金鋼（避免穿堂風）。

坑冷/爐冷：高合金鋼（如34CrNiMo6）需以≤50℃/h緩冷。

3. 熱處理工藝

(1) 預備熱處理

正火+回火：

正火溫度：42CrMo（850-880℃），細化晶粒。

回火溫度：550-650℃（消除應力，硬度HBW220-260）。

(2) 最終熱處理

調質處理（42CrMo）：

淬火：850℃油淬，回火580℃（硬度HRC28-32）。

滲碳淬火（20CrMnTi）：

滲碳層深1.5-2.0mm，表面硬度HRC58-62。

感應淬火：

齒面高頻淬火（硬化層深2-3mm），過渡區圓滑（避免齒根裂紋）。

4. 機械加工流程

(1) 粗加工

車削基準面：先加工內孔和端面（留余量2mm），作為后續定位基準。

銑齒/滾齒：

粗銑齒形（留磨量0.4-0.6mm），螺旋齒需專用分度頭。

(2) 精加工

磨齒：

成形磨齒（精度達GB/T 10095 3級），齒面粗糙度Ra≤0.4μm。

斜齒圈需數控磨齒機（如Gleason 600G）。

鏜孔/插鍵槽：

內孔精度H6，鍵槽對稱度≤0.02mm。

5. 檢測與質量控制

(1) 尺寸檢測

齒形檢測：齒輪測量中心（如Klingelnberg P65）檢測齒距誤差（Fp≤0.03mm）、齒向誤差（Fβ≤0.02mm）。

圓度檢測：三坐標測量機（CMM）評估內孔圓度（≤0.015mm）。

(2) 無損檢測

超聲波檢測：

齒根區域100%檢測（按ASTM A388），缺陷≤Φ2mm當量。

磁粉檢測：

齒面及端面檢查裂紋（按JB/T 6061）。

(3) 力學性能測試

硬度梯度：從齒頂?shù)叫静繙y(cè)維氏硬度（表面HV650，芯部HV300）。

沖擊試驗：夏比V型缺口試樣（≥40J，-20℃低溫沖擊）。

6. 常見缺陷與解決措施

缺陷類型成因分析解決方案

齒圈橢圓度超差 輾環不均勻或熱處理變形 增加精整工序，使用脹形模具校正

齒面淬火裂紋 冷卻速率過快或應力集中 優化淬火介質（如聚合物淬火液）

內孔折疊 自由鍛沖孔工藝不當 采用空心坯料或改進沖頭錐度

齒形畸變 機加工殘余應力釋放 增加去應力退火（300℃×4h）

7. 先進工藝應用

近凈成形技術：

精密輾環（徑向公差±1mm），減少材料損耗30%。

數字化模擬：

使用Simufact Forming優化鍛造流線，預測熱處理變形。

自動化生產線：

機器人自動上下料+在線激光測量（實時補償加工誤差）。

齒圈鍛件制造需把握 “材料純凈→鍛造致密→熱處理穩定→精加工精準” 的全鏈條控制，核心要點包括：

大型齒圈優先采用輾環工藝（流線完整性優于模鍛）；

熱處理需兼顧齒面硬度與芯部韌性（如深層滲碳+壓淬）；

磨齒前必須消除殘余應力（避免服役中變形）。

典型應用：風電偏航齒圈（壽命要求＞20年）、礦山機械回轉支承齒圈（抗沖擊載荷）。
