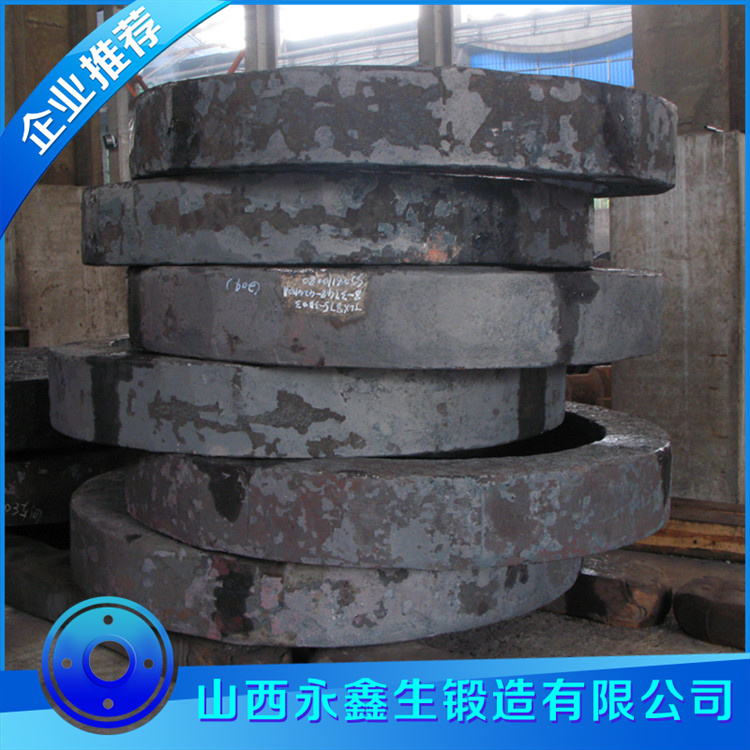

齒圈鍛件圖紙設計需兼顧鍛造工藝性、齒形精度及后續加工要求，以下是關鍵要點總結：

1. 核心要素標注

① 基本尺寸與公差

徑向尺寸

外徑（OD）、內徑（ID）、齒頂圓直徑、齒根圓直徑，公差按GB/T 10095-2008（如齒圈外徑IT7-IT8級）。

齒形參數：模數（m）、齒數（z）、壓力角（20°）、螺旋角（β）需明確標注，未淬火齒坯留磨量（0.3-0.5mm）。

軸向尺寸

齒寬（標注對稱度公差）、端面跳動（≤0.05mm/m），凸臺/止口配合尺寸（如H7/h6）。

② 基準體系

雙基準原則：

徑向基準：以內孔或外圓為基準（標注圓度≤0.02mm）。

軸向基準：以端面或齒寬中心面為基準（標注垂直度≤0.03mm）。

2. 鍛造工藝性設計

① 分模與余量

分模線位置：優先選擇齒頂圓平面或端面，避免通過齒槽（防止飛邊影響齒形）。

加工余量：

齒部單邊余量2-3mm（粗銑后留磨量），非齒部余量1.5-2mm。

黑皮面標注：非配合面注明“鍛件表面保留”。

② 結構優化

腹板設計：

齒圈高度（H）與壁厚（T）比≤5:1，避免鍛造折疊（如H=100mm時，T≥20mm）。

減輕孔需標注過渡圓角（R≥5mm）和拔模斜度（3°-5°）。

齒形預成形：

粗鍛齒形需標注“齒廓參考線”，齒頂留沖壓連皮（厚度2-4mm）。

3. 檢測與質量控制

① 齒形檢測

樣板控制：標注齒形樣板檢查區域（至少均布4個齒）。

熱處理變形補償：淬火前齒形公差放寬30%（如齒向公差從0.02mm放寬至0.026mm）。

② 無損檢測

UT/MT檢測：

齒根圓角區100%超聲波檢測（缺陷≤Φ1.6mm），磁粉檢測齒面（按JB/T 6061-2007）。

硬度測試點：標注齒頂、齒根、心部3處硬度范圍（如HRC 58-62）。

4. 特殊要求

① 材料與熱處理

材料牌號：如20CrMnTi（滲碳淬火）、42CrMo（調質+高頻淬火），注明鍛造比≥4:1。

熱處理工藝：

滲碳層深度（如1.2-1.5mm）、淬火后回火溫度（180-200℃）。

② 裝配與標記

定位標記：鍵槽或銷孔旁標注“裝配基準”符號。

動平衡要求：高速齒圈標注動平衡等級（如G6.3級，殘余不平衡量≤5g·mm/kg）。

5. 圖紙規范化

① 視圖與標注

必含視圖：

主視圖（全剖或半剖）+ 齒形局部放大圖（標注漸開線參數）。

端面視圖（顯示均布孔/槽位置）。

參數表：附加齒形參數表（模數、變位系數、公法線長度等）。

② 技術說明

復制

1. 未注鍛造圓角R5，拔模斜度5°。

2. 齒部淬火硬度HRC58-62，心部HRC30-35。

3. 終檢需全齒圈三坐標檢測（齒距累積誤差≤0.05mm）。

常見設計誤區

齒根圓角過小：易導致鍛造裂紋（建議R≥0.4m，m為模數）。

余量分配不均：齒頂與齒根余量差異大導致加工后硬度層不均。

基準沖突：徑向基準與軸向基準未分離，導致檢測誤差。

通過以上要點，可確保齒圈鍛件圖紙滿足鍛造可行性、齒形精度及熱處理工藝要求，減少后續齒形修整或報廢風險。建議結合齒輪專用軟件（如KISSsoft）進行齒形應力校核。
