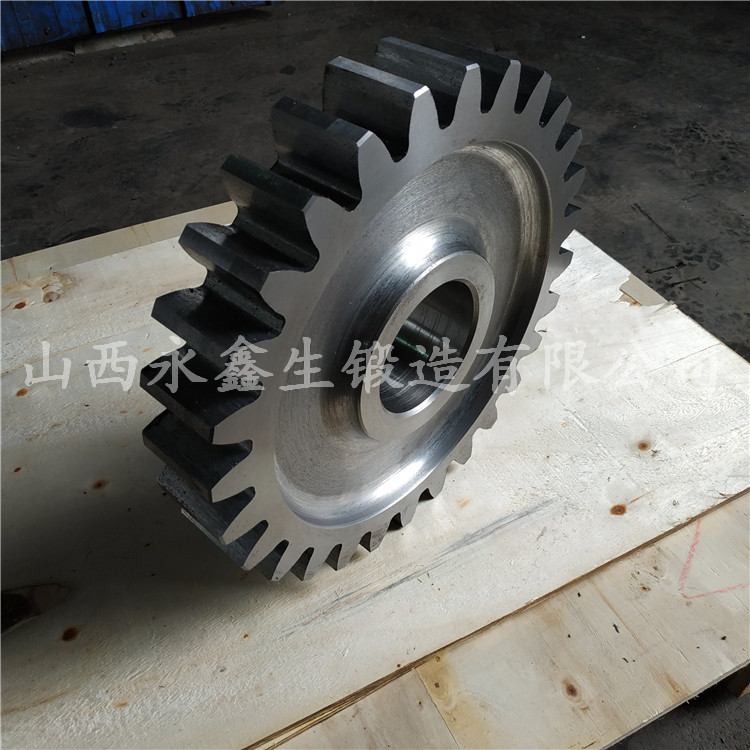

隨著現(xiàn)代技術(shù)的發(fā)展，對(duì)齒輪鍛件的品質(zhì)要求越來(lái)越多，并且齒輪作為汽車行業(yè)的主要基礎(chǔ)傳單元件，齒輪的質(zhì)量直接影響汽車的噪聲、平穩(wěn)性及使用壽命。所以齒輪要達(dá)到品質(zhì)、噪音的雙重目標(biāo)，并實(shí)現(xiàn)高效率生產(chǎn)，那么齒輪加工的7個(gè)流程又是怎樣的呢？

       1、鍛造毛坯：目前，熱模鍛仍然是汽車齒輪件廣泛使用的毛坯鍛造工藝。近年來(lái)，楔橫軋技術(shù)在軸類加工上得到了大范圍推廣。這項(xiàng)技術(shù)特別適合為比較復(fù)雜的階梯軸類制坯，它不僅精度較高、后序加工余量小，而且生產(chǎn)效率高。

       2、正火：鍛造毛坯之后部分工廠會(huì)選擇正火，也有公司選擇退火，正火和退火的目的都是為了使晶粒細(xì)化和碳化物分布均勻化，去除材料的內(nèi)應(yīng)力，但由于正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細(xì)一些，其機(jī)械性能也有所提高。另外，正火爐外冷卻不占用設(shè)備，生產(chǎn)率較高，因此生產(chǎn)中盡可能采用正火來(lái)代替退火。采用等溫正火使產(chǎn)品質(zhì)量穩(wěn)定可靠。

       3、粗車加工：粗加工齒輪外圓，端面，可選擇普通車床和數(shù)控車床，由于粗車之后還有對(duì)工件進(jìn)行熱處理，所以一般會(huì)留有3-5毫米的余量，方便之后的精車加工到指定尺寸。

       4、調(diào)質(zhì)熱處理：由于齒輪的工作條件不同，熱處理出來(lái)的表面硬度也不同，但齒輪鍛件經(jīng)過(guò)淬火后的硬度一般都在HRC45以上，例如：汽車齒輪由于受力較大,受沖擊較頻繁的原因常采用20CrMnTi鋼作為齒輪材料，20CrMnTi鋼具有較高的力學(xué)性能，經(jīng)過(guò)淬火后表面硬度可達(dá)HRC58～62,心部硬度HRC30～45，以提高耐磨性和疲勞抗力。

       5、精車加工：精加工齒輪外圓，端面，將尺寸加工到圖紙規(guī)定的尺寸要求，如后續(xù)還需要磨削，那么需留0.2-0.3毫米的余量，以方便磨削獲得更高的精度要求。

       6、制齒：常采用插齒機(jī)或者滾齒機(jī)加工齒面，雖然調(diào)整維護(hù)方便，但如果大批量生產(chǎn)就會(huì)出現(xiàn)效率低的問(wèn)題，之后隨著涂層技術(shù)的發(fā)展，滾刀、插刀刃磨后的再次涂鍍非常方便地進(jìn)行，經(jīng)過(guò)涂鍍的刀具能夠明顯地提高使用壽命，一般能提高百分之九十以上，有效地減少了換刀次數(shù)和刃磨時(shí)間，效益顯著。

       7、齒面磨削：齒輪鍛件的品質(zhì)要求越來(lái)越高，變速噪音要求越來(lái)越低。要達(dá)到品質(zhì)、噪音的雙重目標(biāo)，就要求進(jìn)行精度更高的齒輪加工，對(duì)于大批量生產(chǎn)的齒輪，磨削仍然是其很有效的精加工方法。一般用于加工已淬火齒面，對(duì)磨前工序誤差的糾正能力強(qiáng)，能達(dá)到很高的精度，齒面粗糙度可小至R0.63～0.16微米。
