用熱處理方法改善或消除穩定過熱是困難的，只有輕度穩定過熱，經二次正火或多次正火可以改善或消除：對于一般的穩定過熱，需經多次高溫擴散退火和正火才可能得到改善，而對于較嚴重的穩定過熱，多次時間高溫擴散退火加火也極難改善。

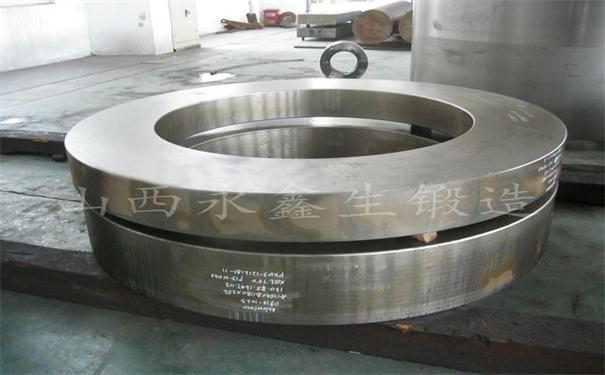

       根據以上分析，為避免環形鍛件穩定過熱，從鍛造工藝方面有下列有效對策：

       1.嚴格控制加熱溫度，盡可能縮短高溫保溫時間。加熱時坯料應避開爐的局部高溫區。

       2.保證環形鍛件有足夠的變形量，一般當鍛造比為1.5-2時，便有明顯效果，鍛造比愈大，效果愈顯著。對環形鍛件來說，如預制坯需再一次加熱時，應保證環形鍛件各部分均有適當的變形量。

       3.適當控制冷卻速度。

       因此，根據我們的體會，恰當地采用上述對策，便可以有效地避免環形鍛件形成穩定過熱石狀斷。
